Esemény ablak

Az AlarmWindow egy VISION-ben rajzolt univerzális esemény kezelő kiegészítő a VISION-höz, ami a TrendWindow-hoz hasonlóan helyezhető el bármilyen alkalmazásban.

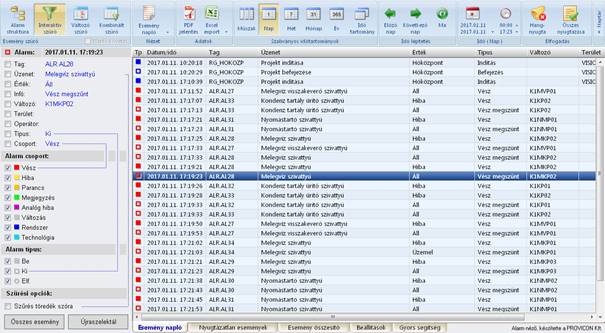

Az ablak kezelése a VISION beépített esemény kezelőjének a mintáját követi, csak a VISION szolgáltatás-bősége miatt sokkal ügyesebben. Például a fenti képen is látható interaktív szűrő a kép bal oldalát foglalja el és áttekinthetőbb az eredetinél. Az ablak felső részén a kiválasztott alarm sora látszik, alatta az alarm csoport szűrő, az alatt pedig a típus szűrő. Az ablak használata a következő:

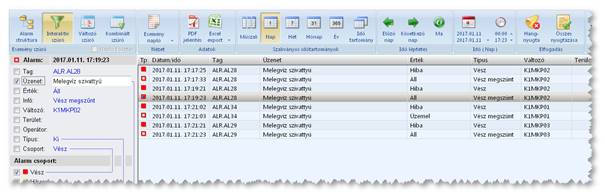

Amikor egy-egy konkrét esemény előzményeire, vagyis a hozzá hasonló korábbi eseményekre vagyunk kíváncsiak, csak ki kell választanunk azt az esemény-tulajdonságot, amihez hasonlókat keresünk. Például szűrhetünk magára az üzenetre (Melegvíz szivattyú). Ha a checkbox-ot kijelöljük az üzenet előtt, az üzenet rész egy szerkesztő ablakká válik és jobb oldalon ki is választja a program az adott időszak ilyen üzenettel rendelkező további eseményeit (az alábbi képen az összes üzenet megeggyezik):

A szerkesztő mezőben átírhatjuk a szöveget, ha valami másra vagyunk kíváncsiak, és ebben a konkrét mezőben lehetséges a töredék szóra keresés / szűrés, vagyis nem kell az egész mezőtartalomnak ott lennie, elég csak az elejét beírni.

A szűrés kedvéért valójában nagyon gépelnünk sem kell, csak kiválogatni, hogy mire vagyunk kíváncsiak egy már kiválasztott esemény alapján. Ezért nevezzük ezt a közkedvelt szűrőt interaktívnak.

Az egyes mezők jelentése:

Tag                Egyedi esemény azonosító (magának az eseményt produkáló objektumnak az azonosítója)

Üzenet        Üzenet szöveges része, esemény leírása

Érték            Eseményhez tartozó érték (berendezés állapota, mérés stb.)

Info               További információ az eseményről – általában a csoportnak és a típusnak a leírása szövegesen

Változó        Az eseményt kiváltó VISION változó neve

Terület        Az esemény struktúra beli azonosítója

Operátor    Kezelő neve, ha a bejegyzés parancsadáshoz körhető

Típus            Az esemény típusa, lehet be-, ki- és nyugtázott – ez határozza meg az ikon alakját

Csoport       A tetszőlegesen konfigurálható esemény csoport neve – ez határozza meg az ikon színét és az esemény prioritását

Ha most pontosan ugyanannak az alarmnak az előzményeit keressük, a Tag-re szűrhetünk. Az garantáltan pont ugyanazt az eseményt (objektumot) azonosítja. Ha ugyanolyan prioritású üzenetekre vagyunk kíváncsiak, akkor a csoportra szűrünk, ha pedig arra, hogy milyen más esetekben jelzett a napló az érték mezőben hibát, akkor az érték mezőre. Ezeket akár kombinációban is használhatjuk.

A program persze nem csak ezt az interaktív szűrőt ismeri, további három lehetőségünk van. Az esemény szűrőt a Ribbon kontroll menüsor elején található választó gombokkal cserélhetjük:
